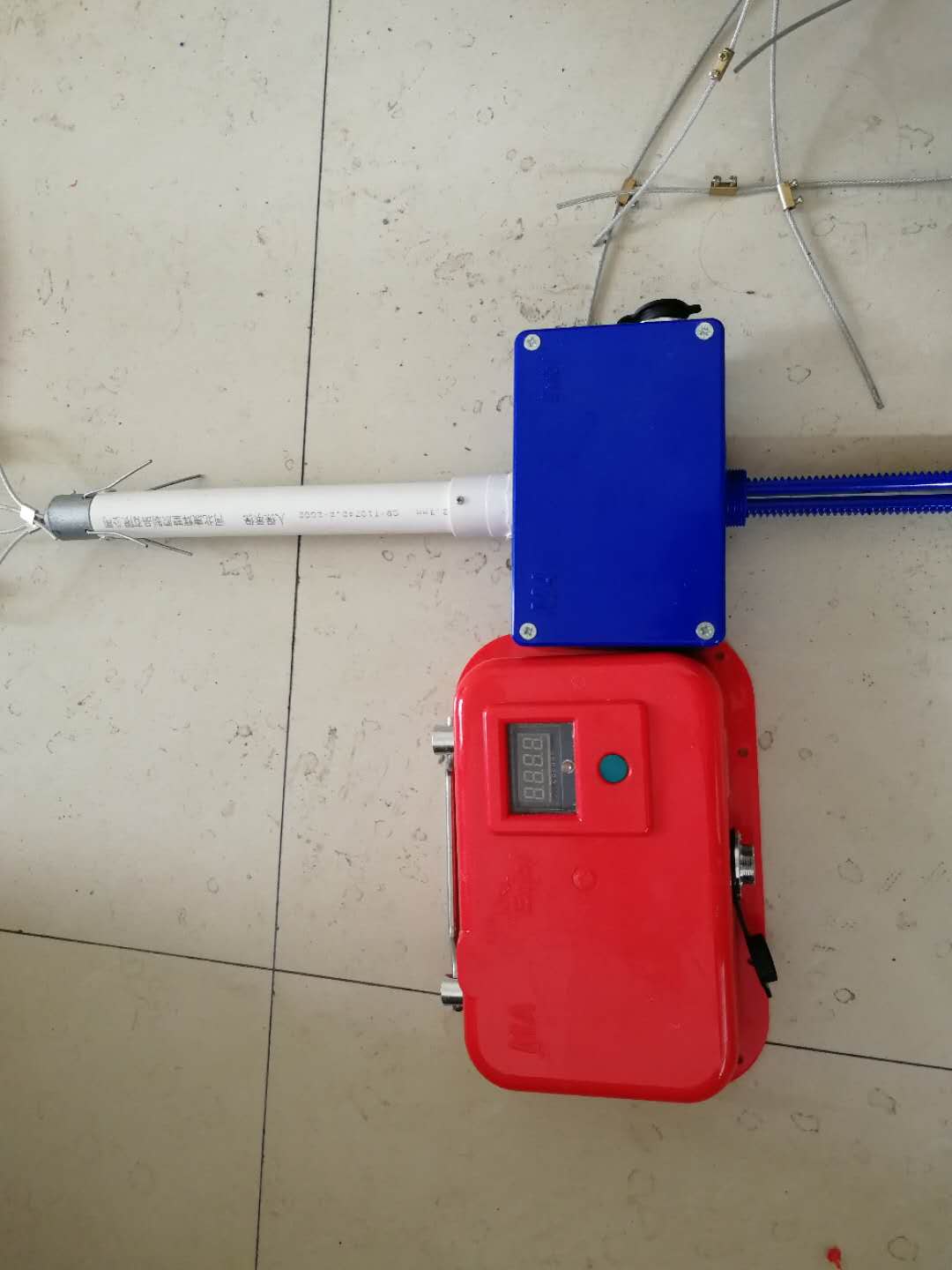

hjc黄金城是监测顶板岩层别离时所发生位移量的专用仪器。它主要适用于采用锚杆、锚索支护的巷道顶板及需求测量顶板位移的工作面。本仪器灵敏度高，显示直观，大大减少了视觉误差。爲煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，了解所运用锚杆、锚索的合理性、经济性而需要的科学依据。

安装步骤：

1.用锚杆钻机∮28mm钻头打7m—8m深的孔；

深部基点：用装置杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深基点应固定顶板以上7m—8m处；浅基点3-4m

浅基点：用装置杆推入浅部基点锚固器至2--3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；

2、两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。

顶板离层仪的使用规定

1、巷道每隔5m—10m安设一个lby-3顶板离层指示仪；离层指示仪安装地位距迎头不得超越1.5m,否则无法捕捉顶板离层的全过程；

2、钢绳应事前盘好，推入锚固器时逐圈展开，以防纠缠打结；

3、浅部基点锚固器一定要精确定位，爲此可提前在安装杆上做好标志；

4、安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象；

5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设归入巷道施工的责任制。如巷道每隔5m—10m按1个lby-3顶板离层指示仪比较好。
