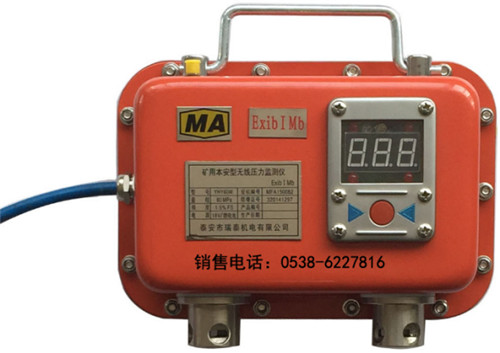

矿用本安型无线压力监测仪系统组成及工作原理-hjc黄金城

煤矿监测系统由监测传感器、井下分站、信息传输系统和地面中心站等四部分组成。监测传感器是安全监测系统的感知部分，用来测量系统所需测量的量或判断设备、设施的状态部件。信息传输系统是指井下分站和中心站的连接部分，直接影响信息传输质量和投资费用。监测系统的核心部分，由电子计算机处理各种数据、发送有关控制命令，实现遥测遥控。监测系统的监测内容有三个方面：即矿井空气成分的监测、矿井空气物理状态的监测、通风设备和设施运行状况的监测。

hjc黄金城一般由传感器、执行机构、分站、电源箱(或电控箱)、主站(或传输接口)、主机(含显示器)、系统软件、服务器、打印机、大屏幕、ups-电源、远程终端、网络接口电缆和接线盒等组成。

1)传感器将被测物理量转换为电信号，并具有显示和声光报警功能(有些传感器没有显示或声光报警功能)；

2)执行机构(含声光报警及显示设备)将控制信号转换为被控物理量；

3)分站接收来自传感器的信号，并按预先约定的复用方式远距离传送给主站(或传输接口)，同时，接收来自主站(或传输接口)多路复用信号。分站还具有线性校正、超限判别、逻辑运算等简单的数据处理能力、对传感器输入的信号和主站(或传输接口)传输来的信号进行处理，控制执行机构工作；

4)电源箱将交流电网电源转换为系统所需的本质安全型直流电源，并具有维持电网停电后正常供电不小于2h的蓄电池；

5)传输接口接收分站远距离发送的信号，并送至主机处理;接收主机信号，并送相应分站(传输接口还具有控制分站的发送与接收、多路复用信号的调制与解调、系统自检等功能；

6)主机一般选用工控微型计算机或普通微型计算机、双机或多机备份。主机主要用来接收监测信号、校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出、联网等。
