矿用本安型无线锚杆（索）应力传感器的使用-hjc黄金城

hjc黄金城,包括传感器本体,供电电源,单片机电路,数据采集分站和主机,传感器本体的输出端连接单片机电路,数据采集分站通过网络传输连接主机,单片机电路包括能够切换进入休眠模式的单片机,三极管和稳压二极管,三极管的发射极连接供电电源输出端,集电极连接单片机的休眠模式引脚,稳压二极管的负极连接三极管的集电极,正极接地,其还包括信号输出端连接单片机的始终电路。

通过优化单片机电路的布局,采用休眠环形工作机制来缩短传感器的工作时间,降低功率损耗,使用后电池就可以作为电源供电;同时可以做到井下零布线,从根本上解决井下布线难的问题,整个方案利于顶板位移传感器的普及使用。

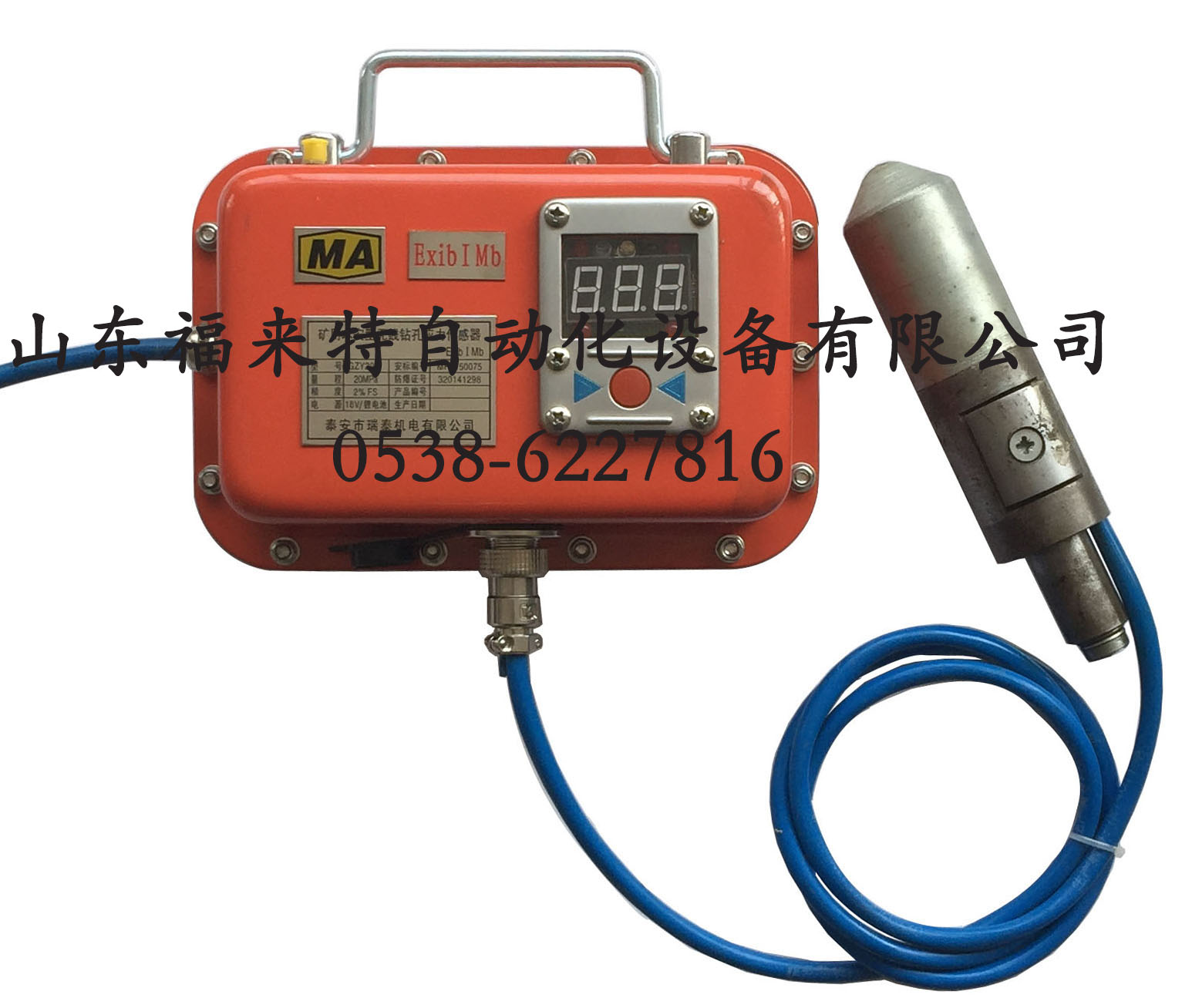

该产品主要用于煤矿综采支架工作阻力的连续监测。通过监测支架工作阻力的变化来分析工作面顶板来压的规律和强度。采用新型集成ad芯片代替常用的方案，产品性能稳定，精度等级高，温漂小。

采用了高精度应变测量技术，具有内置电池供电，长期连续监测，很强的环境适应能力，无线数据通讯等功能。产品采用本质电路设计，可用于井下含有瓦斯等气体的危险场所。工作电流小于等于100毫安，量程60mp,误差1.6fs，显示分辨率0.1mp，工作频率433mhz,传输距离200m。
