hjc黄金城采用了压敏元件对锚杆（索）所受应力进行实时监测，并通过无线射频传输设计的通讯电路，与分站配套进行数据监测通讯，将数据传输至分站，通过以太环网将数据传输至地面监测系统上位机中。

1.原理结构：

应力敏感元件外壳为不锈钢，内部是硅扩散电阻组成的电桥，电桥上加有3.3v电压，当锚杆（索）所受的应力传递给探头时，电桥失去平衡，输出差分电压，并随着应力增加而线性加大。

经主板信号放大、调理后，进行a/d转换，转换为数字信号，再经过数学运算，实时显示当前锚杆（索）所受的应力大小。

每条巷道可布设多台无线锚杆（索）应力传感器，每台传感器可外接1-2路探头，可测试1-2路应力数据。

2.操作说明：

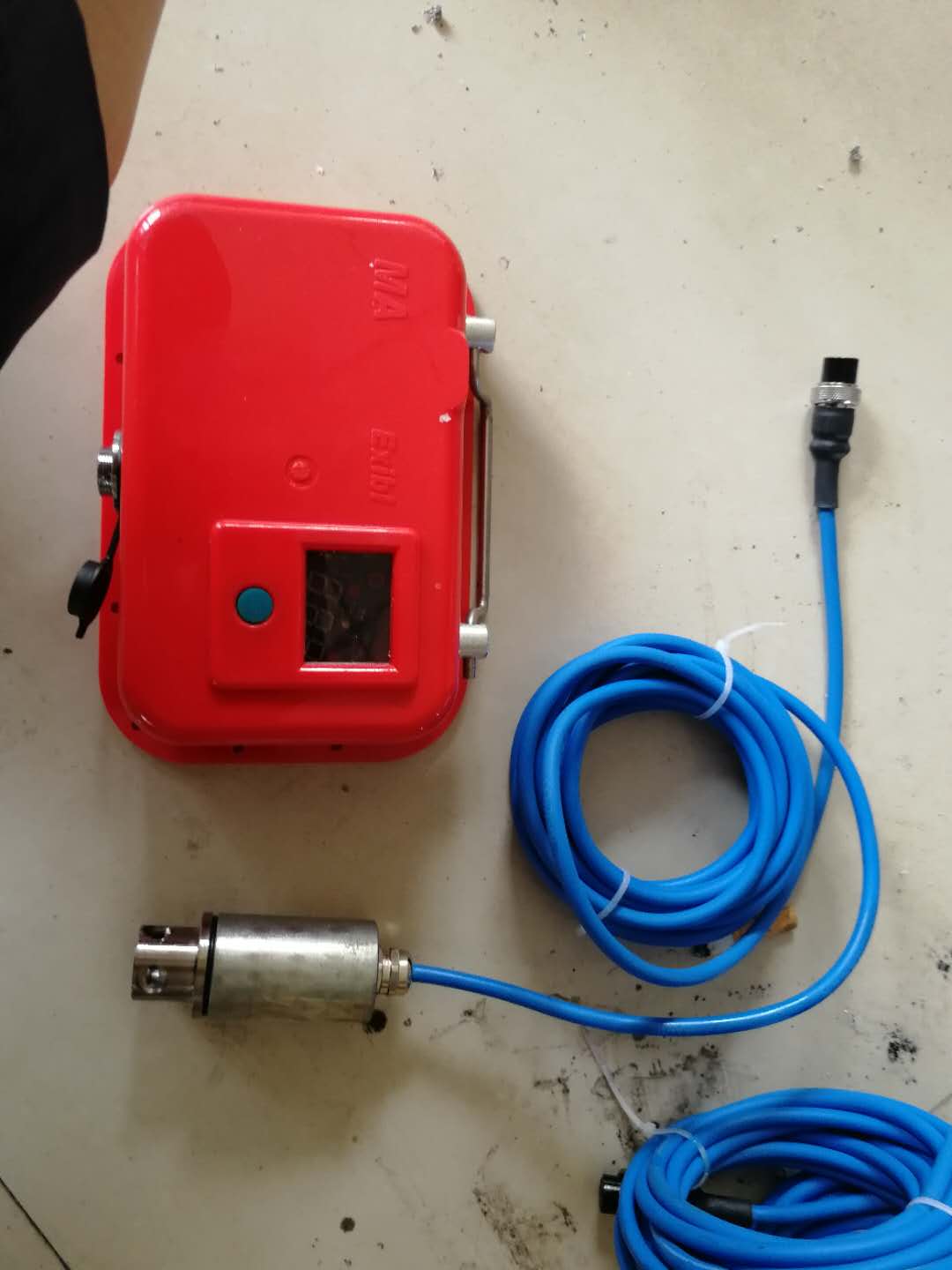

传感器主机采用高强度铁质材料制作，超厚耐冲击，避免传感器精度受外界强烈干扰条件影响。

（1）安装

将锚杆（索）穿过传感器探头的安装孔，通过专用工具将锚杆（索）与传感器探头固定，信号线通过航空插头接入传感器主机，即可正常工作。

（2）显示当前应力值

当矿灯照射传感器显示屏时，显示屏点亮，分别显示两路应力所对应的测点和应力值。当矿灯不照射时，自动进入低功耗工作状态。

3. 维护及故障分析

常见的故障现象及排除：

（1） 显示窗口被砸坏，应及时返回地面维修。

（2）在进行数据通讯时，周围不得有强磁场干扰或摇动传感器和通讯分站。

（3）电池组电源电量不足时显示界面暗淡，应当带回地面更换。
